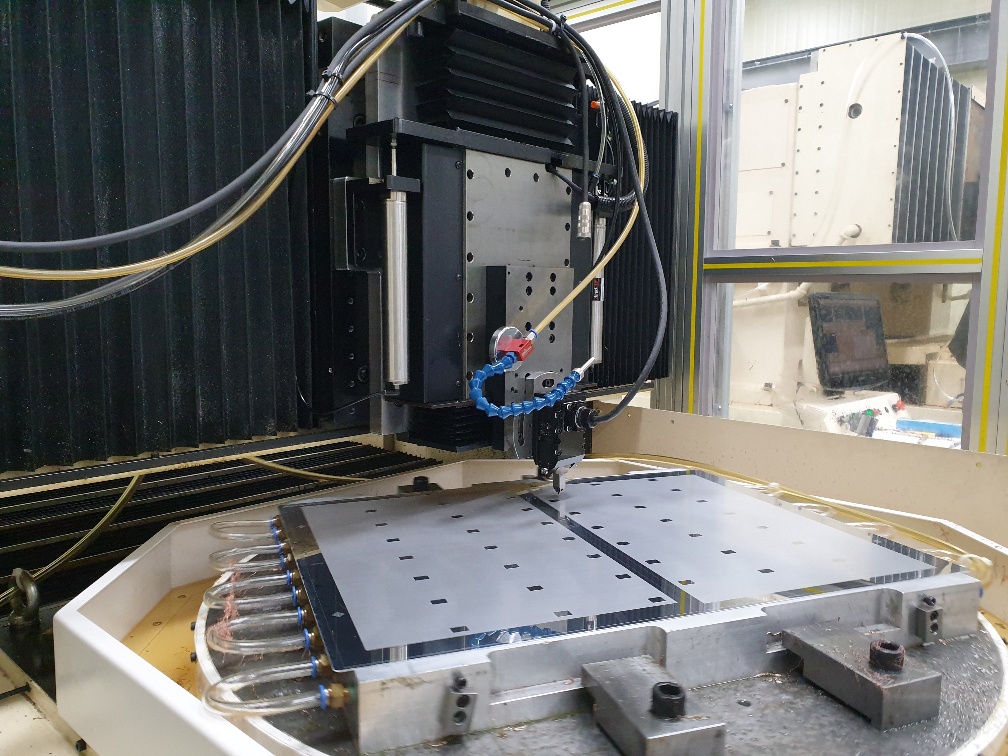

    LSM-1000

    3~5축으로 구성되어 대면적 표면 위에 마이크로 단위의 미세 형상을 고정밀로 구현할 수 있으며, Shaping / Milling / Turning 복합 가공이 가능한 초정밀 미세 형상 가공기입니다.

    목록
Overview
  • •Slide Travel : X 900mm, Y 1,000mm, Z 120mm
  • •Max. Feedrate : X 5 m/min, Y 12 m/min, Z 2 m/min
  • •Table Size : 1000mm x 800mm
  • •Allowance Load : 500 kg
Process Capabilities
  • •Shaping : X,Y,Z
  • •Milling : X,Y,Z,C
  • •Turning : X,Y,Z,C
  • •Fast Tool Servo : X,Y,Z,C,FTS
  • •Elliptical Vibration Cutting(TAGA) : X,Y,Z,C,TAGA
Design Features
  • •NO Friction Slide
  • •0.001 ㎛ Control Resolution
  • •Hydrostatic Bearing (X, Y-Axis)
  • •Rotation Table with Hydrostatic Bearing (Option)
  • •Elliptical Vibration Cutting - TAGA (Option)
  • •Delta tau UMAC or Power PMAC Control
Machine Specification
UNITSPECIFICATION
Travel StrokeX-Axis900 mm
Y-Axis1,000 mm
Z-Axis120 mm
TableWorking surface1000mm x 800mm
Allowance load500 kg
Max. FeedrateX-Axis5 m/min
Y-Axis12 m/min
Z-Axis2 m/min
Control ResolutionX, Z-Axis0.001 ㎛
Y-Axis0.01 ㎛
BearingX, Y-AxisHydrostatic bearing
Z-AxisCross roller or Air bearing
Rotation Table (Option)Diameter800 mm
Bearing typeHydrostatic bearing
Max. rotational speed50 rpm
Control resolution0.018 arcsec
CNCOperating systemDelta tau UMAC or Power PMAC
Multi Axis Control4 Axis (X, Z, C & B)
FacilitiesFloor space3.2m(L) x 2.0m(W) x 1.9m(H)
Power200VAC, 3Ph, 60Hz, 50kVA
Product Detail Images
  • 재귀반사

    재귀반사

  • 랜티+프리즘

    랜티+프리즘

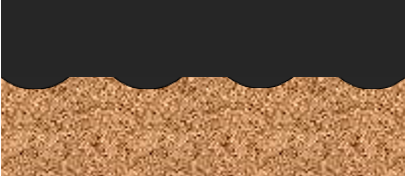

  • 랜티+경면

    랜티+경면

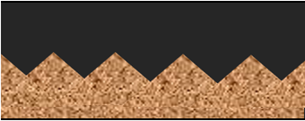

  • 크로스 웨이브

    크로스 웨이브
